VigiFLAP

De terugslagklep Vigiflap zet een nieuwe standaard. De klep is autonoom werkend en kan zowel aan de aanzuigzijde als ook aan de schone zijde van een filter worden ingezet voor explosie ontkoppeling.

Deze terugslagklep heeft inwendig een gestroomlijnde vorm waardoor deze bijzonder goed schoon blijft en een lagere drukval heeft dan anderen. De klep wordt standaard gelakt geleverd maar is ook verzinkt en in rvs leverbaar.


Kenmerken:

  • Ontkoppeling aan de vuile én schone luchtzijde
  • Kan ook in een verticale leiding worden gemonteerd
  • Geen limitatie op bochten in het leidingwerk
  • Zeer lage weerstand
  • Intern zelf reinigende vormgeving
  • Lage drukval
  • Ook voor metaalstof
  • Inductieve sensor voor de klep

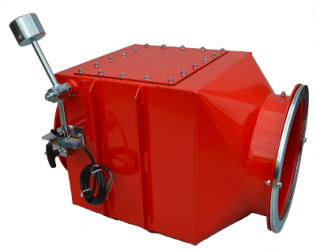

NRV Combo

De autonoom werkende terugslagklep NRV Combo is een passief beveiligingssysteem voor explosieontkoppeling voor eenvoudige toepassingen zoals de aanzuigzijde van stoffilters.

De terugslagkleppen beschikken over een vergrendelingsmechanisme dat in geval van een explosie de klep vergrendelt. Dit voorkomt dat het klepblad als gevolg van drukwisselingen gaat pendelen na een explosie. De terugslagkleppen vanaf ø800 mm hebben inwendig twee kleppen met contragewicht.

Kenmerken:

  • Gecertificeerd conform EN16447
  • Economische keuze
  • In horizontale leiding met max. 1 bocht
  • Stoffen: metaalstof uitgezonderd

Specificaties:

  • Alle stofsoorten incl. metaalstof
  • Aanzuigzijde én schone luchtzijde van het filter
  • Pull flow en push flow
  • 160 mm tot 800 mm
  • Luchtsnelheid 15 – 30 m/s
  • Kst. max. < 250 bar.m/s
  • Pmax. < 10 bar
  • MIT ≥ 400°C
  • MIE ≥ 10 mJ
  • Pred. ≤ 0,5 bar
  • EN16447:2014, NFPA69
  • Standaard in RAL 3020
  • Afdichting klep en huis: EPDM
  • Klep: RVS 304

Optioneel: Klepsensor voor Atex zone | Stof niveau capacitieve sensor | Huis gegalvaniseerd | FDA siliconen afdichting

Specificaties:

  • Conformiteit: EN16447
  • Certificaat kenmerk: EPT 20 ATEX 3954 X
  • Max. Kst-waarde en Pmax. product: 325 bar.m/s en 9,5 bar
  • Pred. max.: 1 bar (ø100-180mm), 0,6 bar (ø200-900mm) en 0,5 bar (ø1000-1200mm)
  • Stoffen: metaalstof uitgezonderd
  • Max. luchtsnelheid: 30 m/s
  • Inbouwpositie: in horizontale leiding met max. 1 bocht (zie inbouwvoorwaarden)
  • Inbouwafstand: 3 tot 5 meter (ø100-700mm) of 3 tot 6 meter (ø800-1200mm)
  • Bedrijfstemperatuur: -20ºC tot +60ºC

Vigiflap test in slow motion

Vigiflap normale snelheid

Infographic werking Vigiflap
