Nevelsysteem UMID voor Air Cooled Condensers (ACC)

STEG centrales (stoom- en gasturbine) zoals gas of kolen gestookte centrales en afvalverbrandingsinstallaties, wekken warmte op. Stoomturbines gebruiken de uitlaatwarmte om stoom te maken en daarmee via een turbine elektriciteit op te wekken.
Een luchtgekoelde condensor (ACC) zet de stoom weer om in vloeibaar water zodat het weer kan worden gebruikt.
Het bestaat uit geribde buizen, schuin aflopend in een A-frame structuur, waar de stoom doorheen wordt geleid. Een axiale omgevingsluchtstroom aan de buitenzijde voert de warmte af en zo treedt condensatie op.
De condensatie-efficiëntie van de ACC kan worden verhoogd door deze luchtstroom voor te koelen. Het temperatuurverschil tussen de lucht, geleverd door de axiale ventilatoren, en de lamellenbuizen samen met het luchtmassadebiet, beïnvloedt de ACC afkoel capaciteit en daarmee het rendement van de energiecentrale.
ACC's kunnen dus beter presteren door de luchtstroom te koelen en/of te verbeteren. Dit begint met het gebruik van een hoogwaardig vernevelingssysteem en het efficiënt leiden van de luchtstroom zonder verstoringen zoals zijwind.

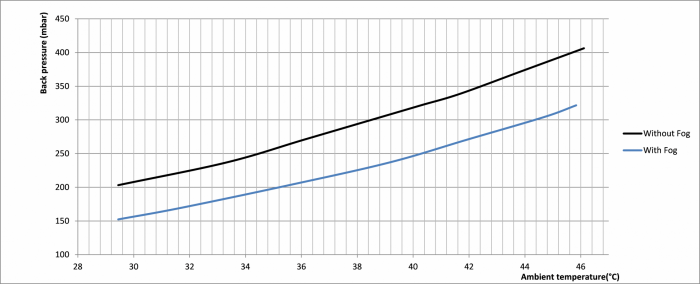

Condensator grafiek


De gepatenteerde nozzles van het VDL UMID nevelsysteem bieden de hoogste betrouwbaarheid en werken met zeer weinig interne wrijving in tegenstelling tot de meesten waarbij juist de hoge druk met impact de benodigde microscopisch kleine druppels moeten genereren. Daardoor kan ook met minder druk gewerkt worden wat het energieverbruik ten goede komt.

Voordelen VDL UMID nevelsysteem voor luchtgekoelde condensors:

  • laag energieverbruik van de pompunits
  • unieke gepatenteerde nozzles met een homogene druppelverdeling
  • minimum water verbruik
  • tot ruim 10ºC verlaging van de koellucht in een heet, droog klimaat
  • lekvrij rvs 316 leidingwerk met lage weerstand
  • project gerichte levering door VDL IP
  • complete skid levering
